Informacje o produkcie

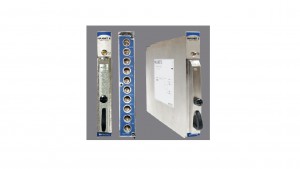

Elementy pasywne RF 5-1002MHz oraz 5-1218MHz Platinium MAXNET II

Systemy zarządzania sygnałami RF optymalizują matrycę połączeń przewodowych w ramach dystrybucji sygnałów pomiędzy urządzeniami w stacji czołowej. Właściwości systemów zarządzania sygnałami RF pozwalają na szeroka gamę zastosowań w zakresie sumowania, rozgałęziania, odgałęziania czy wzmocnienia sygnału RF.

Linia produktowa Platinium Maxnet II (Patent) firmy ATX Networks zapewnia w pełni zintegrowane rozwiązanie do zarządzania sygnałami RF  w stacji czołowej. Dzięki wykorzystaniu właściwości złączy typu MCX i połączeń między elementami kablem mini-RG system cechuje najwyższy na rynku współczynnik gęstości portów co przekłada się na mniejszą zajętość przestrzeni w szafie. Maxnet II zapewnia użytkownikom nieograniczoną liczbę konfiguracji dzięki czemu  zapewnia elastyczną możliwość implementacji w dowolnej architekturze stacji czołowej.

Kluczowe właściwości Maxnet II:

  • Ultra wysoki stopień gęstości upakowania
  • Linia produktowa w pasmie 5-1002MHz oraz 5-1218MHz DOCSIS 3.1
  • Oszczędność przestrzeni w szafie wyższa od 200% w stosunku do starszych rozwiązań
  • Uniwersalność szafki dla instalacji modułów pasywnych i aktywnych
  • Dostęp do tłumików i korektorów we frontowej części modułu (bez konieczności wyjmowania modułu z platformy)
  • Precyzyjne, kierunkowe punkty pomiarowe
  • Ochrona przeciwprzepięciowa oraz etykiety schematyczne na każdym z modułów
  • Zdalne zarządzanie i monitoring dla elementów aktywnych (WEB GUI/SNMP)
  • Wszystkie elementy są typu „hot-swappable”

Elementy pasywne Maxnet II:

Symbol Opis
MP16 16-krotny rozgałęźnik / sumator 1GHz
MP8 8-krotny rozgałęźnik / sumator 1GHz
MP8H 8-krotny rozgałęźnik / sumator 1,2GHz
MP6-12DC 6x 12dB odgałęźnik w kaskadzie, 1GHz
MP6-12DCH 6x 12dB odgałęźnik w kaskadzie, 1,2GHz
MPSC6 6-krotny rozgałęźnik / sumator typu low loss, 1GHz
MPSC6H 6-krotny rozgałęźnik / sumator typu low loss, 1,2GHz
MP6C 6-krotny sumator, 1GHz
MP6CH 6-krotny sumator, 1,2GHz
MP4C 4-krotny sumator, 1GHz
MP4CH 4-krotny sumator, 1,2GHz
MP4-2S Podwójny 4-krotny rozgałęźnik, 1GHz
MP4-2SH Podwójny 4-krotny rozgałęźnik, 1,2GHz
MP4-2C Podwójny 4-krotny sumator, 1GHz
MP4-2CH Podwójny 4-krotny sumator, 1,2GHz
MP4-2SC Podwójny 4-krotny rozgałęźnik / sumator 1GHz
MP4-2SCH Podwójny 4-krotny rozgałęźnik / sumator 1,2GHz
MP2-3 Potrójny 2-krotny rozgałęźnik / sumator 1GHz
MP2-3H Potrójny 2-krotny rozgałęźnik / sumator 1,2GHz
MP2C2S-2 Podwójny 2×2 sumator / rozgałęźnik typu narrowcast 1GHz
MP2C2S-2H Podwójny 2×2 sumator / rozgałęźnik typu narrowcast 1,2GHz
MP9-3DC Potrójny odgałęźnik 9dB 1GHz
MP9-3DCH Potrójny odgałęźnik 9dB 1,2GHz
MP12-3DC Potrójny odgałęźnik 12dB 1GHz
MP12-3DCH Potrójny odgałęźnik 12dB 1,2GHz
MP20-3DC Potrójny odgałęźnik 20dB 1GHz
MP20-3DCH Potrójny odgałęźnik 20dB 1,2GHz

Akcesoria konfiguracyjne:

Symbol Opis
MP*PAD Tłumik 1,2GHz (*=wartość tłumienia)
MP*EQ Korektor 1GHz (*=wartość tłumienia)
MP*EQLH Korektor 1,2GHz (*=wartość tłumienia)
