Informacje o produkcie

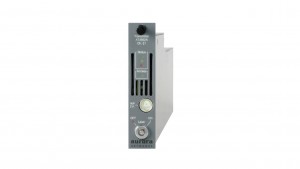

Nadajnik optyczny 1GHz, DWDM, AT3552A, D, R

At3552x –  należy do rodziny nadajników optycznych DFB 1550nm DWDM Aurora Networks z układem zewnętrznej modulacji lasera. Trzy dostępne modele z różnym poziomem wyjściowym oraz układem kompensacji zjawiska SBS dedykowane są do wielu modeli sieci jak HFC, RFoG, PON czy FTTH.

Seria nadajników AT3552x wykonana jest w zwartej obudowie kompaktowej i instalowana poprzez moduł dokujący i unikatowe rozwiązanie modułu back-plate. Moduł back-plate posiada właściwości typu real-plug-in tzn. instalacja oraz wymiana nadajników odbywa się bez potrzeby rozkręcania kabli koncentrycznych oraz również bez potrzeby odłączania patchordów optycznych. Moduły Back-Plate mogą zostać wyposażone w zintegrowane multiplexery DWDM. Takie rozwiązanie eliminuje potrzebę zastosowania zewnętrznych multiplexerów optycznych oraz połączeń patchordowych. Redukuje tłumienie oraz minimalizuje czas instalacji, wymiany oraz ryzyko uszkodzenia czy zabrudzenia złącza optycznego.

Nadajniki wraz z modułem dokującym instalowane są w chassis CH3000 o wysokości 3RU. Maksymalna pojemność chassis dla serii nadajników AT3552x uwzględniając redundancję zasilania to 12 nadajniki.

Konfiguracja nadajników jest bardzo prosta i można ją wykonać na dwa sposoby:

  • lokalnie poprzez alfanumeryczny panel frontowy zasilacza PS3005D
  • zdalnie poprzez moduł komunikacyjny CX3002 (SNMP/WEB GUI)

Kluczowe właściwości:

  • Pasmo pracy 1GHz
  • Moc wyjściowa +8 lub 12dBm
  • Podwójne wejście RF
  • Automatyczna kontrola wzmocnienia RF
  • Optymalizacja pracy w pełnym zakresie pasma
  • SBS 20dB – model AT3552R
  • Niski pobór mocy
  • Wysoka gęstość upakowania 14xTx/3RU+1xPS
  • Funkcja Real plug in/out
  • Punkt testowy RF
  • Przełącznik lasera On/Off
  • Lokalny i zdalny monitoring
