Informacje szczegółowe

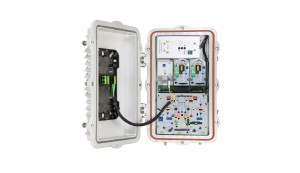

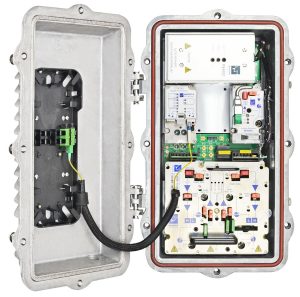

Węzeł optyczny, segmentacja, 3xRF, NC2000, 1,2GHz

Węzeł optyczny NC2000 jest dedykowany do zastosowań w architekturze sieci HFC / Fiber Deep / FTTx typu Next Generation. Modułowa konstrukcja węzła pozwala na indywidualną konfigurację i elastyczne dopasowanie go do wymaganych warunków pracy na sieci.  Wspiera segmentację w stopniu 2×2 lub redundancje traktów optycznych. Dodatkowo węzeł cechuje wysoki poziom wyjściowy RF oparty na dwóch układach wzmacniaczy hybrydowych w technologii GaN w pasmie do 1,2GHz. Węzeł posiada trzecie wyjście RF konfigurowalne poprzez układ  zintegrowanego rozgałęźnika lub odgałęźnika.

 Szczególną uwagę należy zwrócić na możliwość transmisji toru zwrotnego opartej na technologii cyfrowej, która gwarantuje wysokie i stabilne parametry transmisji szczególnie dla wysokich krotności modulacji wykorzystywanych w standardzie DOCSIS 3.1 oraz oferuje wiele możliwość konfiguracji transmisji typu 1-fer, 2-fer czy concatenation co ma wpływ na redukcję Capex i Opex. Poprzez zastosowanie cyfrowego toru zwrotnego operator zyskuje również możliwość monitorowania i zarządzania węzłem, eliminujący potrzebę zakupu kosztownych transponderów monitorowania.

Dostępność  szerokiej gamy modułów uzupełniających pozwalają na konfiguracje węzła do zastosowania w aplikacji sieci R-PHY, R-OLT, RFoG i wiele innych, które wymagają zastosowania wzmacniaczy EDFA, przełączników optycznych czy modułów kompensacji dyspersji.

Kluczowe właściwości:

  • Pasmo pracy do 1,2GHz
  • Wysoki poziom wyjściowy do 120dB/uV
  • Funkcja segmentacji 2 x 2
  • Dwa wzmacniacze hybrydowe GaN 1,2GHz
  • Trzecie wyjście RF konfigurowalne poprzez zintegrowany splitter lub tap.
  • Technologia cyfrowego toru zwrotnego z integrowanym monitorowaniem WEB GUI/SNMP
    • Transmisja do dwóch ścieżek toru zwrotnego w pojedynczej lambdzie w pasmie do 100MHz
    • Transmisja typu concatenation daisy chain
    • Technologia SFP CWDM, DWDM
  • Dostępność slotów dla instalacji modułów EDFA, switcha optycznego czy dodatkowego odbiornika
  • Opcja integracji zarządzanych modułów ICS
  • Opcje zasilania 24-65Vac lub 90-250Vac
  • Możliwość migracji do platformy R-PHY, R-OLT 10GEPON, RFoG
  • Kompatybilność modułów z węzłami typu NC4000

Dostępność modułów plug-in:

  • AR4x1xX – seria modułów odbiornika optycznego forward z funkcją ALC, 1,2GHz
  • DT4250N – uniwersalny cyfrowy nadajnik toru zwrotnego 2 x (5-100MHz)
  • FA45xx – seria wzmacniaczy optycznych o mocy +14dBm do 2x21dBm w tym Gain Flattened dla aplikacji DWDM
  • OS42S1S – moduł przełącznik optyczny 2×1, <5ms
  • DC4520 – moduł kompensacji dyspersji –340 ps/nm
