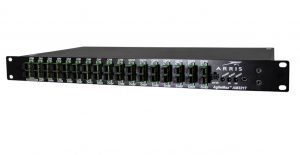

AgileMax AM3223 & EDFA – eliminacja OBI w sieci RFoG DOCSIS 3.1

Urządzenie AgileMax to rozwiązanie, które gwarantuje 100% eliminację zakłóceń typu OBI (Optical Beat Interference) w sieci RFoG. Urządzenie zastępuje powszechnie stosowane splitery optyczne w tradycyjnej architekturze RFoG. Wspiera obsługę grupy 32 typowych urządzeń typu SDU a w przypadku zastosowania modelu SDU ONU 1,2GHz 4CH-CWDM grupę do 128 urządzeń. Dzięki wyeliminowaniu OBI operator może w znaczący sposób zwiększyć wydajność toru zwrotnego oraz zwiększyć prędkość przesyłania danych bez konieczności zmiany infrastruktury back-office. W rezultacie zastosowanie AgileMax w sieci RFoG zwiększa jej wydajność poprzez całkowite wyeliminowanie zakłóceń optycznych OBI.

AgileMax model Am3223 w kierunku downstream wspiera split 1:32 i zawiera wzmacniacz optyczny o mocy +23dBm, który gwarantuje poprawna wartość mocy optycznej na wejściu ONU w przypadku kiedy każde wyjście AM3223 wspiera obsługę czterech jednostek ONU. W kierunku upstream wspiera odbiór całego zakresu CWDM (za wyjątkiem okna 1550nm). Takie rozwiązanie wspiera odbiór i demodulacje sygnałów optycznych upstream z zakresu CWDM. Sygnał toru zwrotnego z AM3223 jest transmitowany w kierunku stacji czołowej za pomocą wbudowanego nadajnika toru zwrotnego DFB CWDM o mocy +3dBm.

Kluczowe właściwości:

  • Całkowita eliminacja zakłóceń OBI
  • Kompatybilność z DOCSIS 3.0 Channel Bonding oraz DOCSIS 3.1
  • Nadajnika toru zwrotnego w rastrze CWDM
  • Wspiera typowe rozwiązania SDU z torem zwrotnym 1610nm oraz CWDM
  • Możliwość zastosowania w architekturze FTTB
  • Zawiera punkty testowe optyczne i RF
  • Zintegrowany wzmacniacz optyczny o mocy +23dB
  • Rozszerza zasięg obsługi

Schemat referencyjny:
