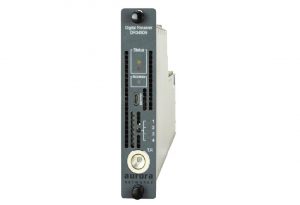

DR3450N to poczwórny cyfrowy odbiornik toru zwrotnego kompatybilny z nadajnikami toru zwrotnego serii DT4250N. Elastyczne możliwości konfiguracji odbiornika pozwalają na pracę odbiornika do odbioru jednej jak i dwóch ścieżek toru zwrotnego z jednego nadajnika oraz jako odbiornik do demodulacji sygnału typu concatenation (daisy-chain). Zastosowanie tego typu odbiornika w sieci operatora pozwala na jego łatwą implementację dla różnych aplikacji sieci jak i elastyczne dopasowanie konfiguracji w przypadku zmian aplikacji w trakcie trwania usługi.
Odbiornik instaluje się do chassis CH3000 poprzez dedykowany moduł back-plate wyposażony w 16 złącz wyjściowych F oraz w interfejsy dla odbiorników optycznych typu SFP. Każdy moduł back-plate umożliwia zainstalowanie do 4 poczwórnych odbiorników toru zwrotnego. Dla konfiguracji 1-fer mamy możliwość odebrania 16 torów zwrotnych z nadajników serii DT4250N. Dla konfiguracji 2-fer odbiornika moduł back-plate wspiera obsługę do 8 nadajników serii DT4250N i 16 torów zwrotnych.
Odbiornik jest kompatybilny i wspiera obsługę nadajników typu:
- DT4250N – w węzłach serii NC2000, NC4000 i VHUB
- DT3550N – w chassis CH3000
- DT7000N – w węzłach serii OptiMax OM6000/4100/2741
Kluczowe właściwości:
- Wysokie i stabilne parametry transmisji
- Pasmo pracy do 2x100MHz
- Wspiera aplikacje typu concatenation
- Stałe wzmocnienie łącza 30dB
- Wysoki poziom wyjściowy RF
- Budżet optyczny do 32dB
- Wysoki współczynnik gęstości upakowania
- (48 torów zwrotnych 1-fer w 3RU)
- (24 tory zwrotne 2-fer w 3RU)
- (192 tory zwrotne concatenation w 3RU)
- Funkcja zdalnego monitorowania węzła optycznego
- Zdalny monitoring
