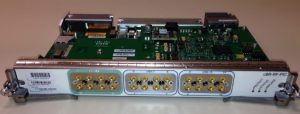

Karta kablowa 8×16 do kontrolera cBR-8 jest zgodna z najnowszą wersją standardu DOCSIS 3.1.
Karta charakteryzuje się modularną konstrukcją z wymiennymi modułami RF DOCSIS 3.1. Karta składa się z płyty głównej, na której zainstalowane są dwa moduły RF DS DOCSIS 3.1 oraz pojedynczy moduł RF US DOCSIS 3.1.
Karta kablowa 8×16 obsługuje do 8 niezależnych obszarów (Service Groups) downstream i do 16 niezależnych obszarów upstream.
Karta kablowa umożliwia jednoczesną obsługę kanałów EuroDOCSIS 3.0 oraz DOCSIS 3.1 na pojedynczym porcie fizycznym. Maksymalna ilość obsługiwanych jednocześnie kanałów:
- Downstream
- 576x DS DOCSIS/EuroDOCSIS 3.0 (72x DS / port)
- 16x DS DOCSIS 3.1 (2x DS / port)
- 192x DS TV (24x DS TV / port)
- Upstream
- 96x US DOCSIS/EuroDOCSIS 3.0 (6x US / port)
- 32x US DOCSIS 3.1 (2x US / port)
Ilość obsługiwanych kanałów DS i US określają licencje. Rozbudowa możliwa jest z krokiem 1xDS i/lub 1xUS.
Zakres częstotliwości:
- Downstream: 94 MHz – 1218 MHz
- Upstream: 5 MHz – 204 MHz
Moduł PIC karty kablowej posiada 8 portów fizycznych DS i 16 portów fizycznych US.
Karta kablowa 8×16 może pracować jako karta R-PHY 40G. Po instalacji modułu D-PIC wyłączone zostają moduły RF DOCSIS 3.1 i karta 8×16 pracuje jako karta R-PHY 40G.
