Karta uBRMC3GX60V- RPHY jest kartą kablową działająca w architekturze rozproszonego CMTS w architekturze Remote PHY (R-PHY).



Architektura R-PHY zakłada wydzielenie z CMTSa elementów odpowiedzialnych za obsługę sygnałów RF (DS i US) na zewnętrzne urządzenia zwane Coaxial Media Converter (CMC) i instalację ich w pobliżu abonentów końcowych.



Kontrola pracy modemów, klasyfikacja pakietów, QoS, funkcje kontrolingu, forwardingu pakietów oraz funkcje warstwy MAC realizowane są przez kartę kablową  uBRMC3GX60V- RPHY.



Komunikacja pomiędzy kartą kablową a modułami CMC może być realizowana w warstwie 2 (Ethernet) lub w warstwie 3 (IP).



uBRMC3GX60V- RPHY posiada 6 portów GE na moduły SFP obsługujące transmisję z konwerterami CMC (3 pary active/standby). Zapewniają one dwukierunkową komunikację pomiędzy uBR10012 oraz konwerterami CMC, przy zachowaniu pełnej funkcji kontroli, klasyfikacji, forwardingu oraz funkcji MAC z UBR10012.



Karta uBRMC3GX60V- RPHY w minimalnej konfiguracji obsługuje 16 kanałów DS i 16 kanałów US, które mogą być współdzielone przez konwertery CMC lub dedykowane dla konkretnych kontrolerów CMC. Rozbudowa ilości obsługiwanych kanałów DS i/lub US odbywa się poprzez zakup licencji. Rozbudowa możliwa jest z krokiem 1xDS i/lub 1xUS. W konfiguracji maksymalnej karta obsługuje 72 kanały DS i 60 kanałów US.



Ilość obsługiwanych konwerterów CMC uzależniona jest od ilości aktywnych kanałów US na każdym z CMC i wynosi:

• 60 konwerterów CMC, gdy każdy z konwerterów obsługuje 4 kanały US
• 240 konwerterów CMC, gdy każdy z konwerterów obsługuje 1 kanał US

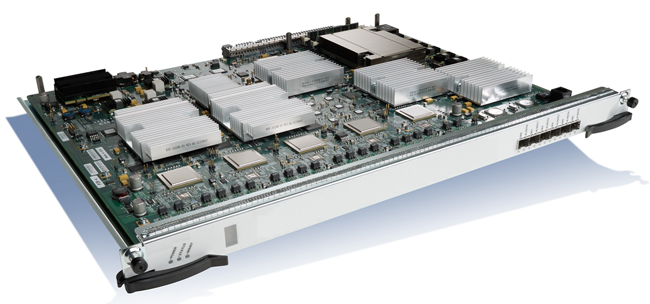

Rys. 1. Karta kablowa Cisco uBRMC3GX60V-RPHY

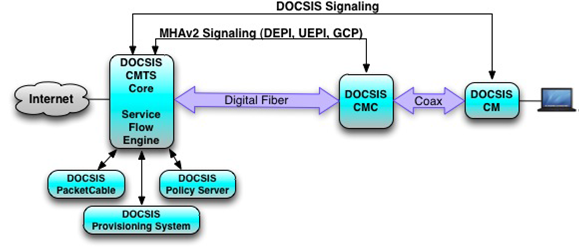

Rys.2. Architektura systemu
