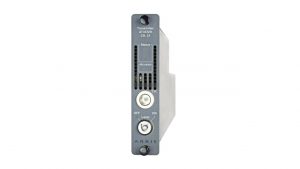

AT35572H – nadajnik optyczny 1550nm DWDM z układem zewnętrznej modulacji lasera dedykowany jest do sieci o rozszerzonym zasięgu obsługi . Wspiera aplikacje sieci typu HFC, RFoG, PON i FTTH.
AT3572H charakteryzuje się wysokimi parametrami transmisji przy jednoczesnym wykorzystaniu sieci na dalekie odległości. Zaimplementowane układy predystorcji lasera gwarantują wysoki parametr CNR, CTB, CSO dla transmisji analogowej oraz MER, BER dla transmisji cyfrowej.
Nadajnik posiada właściwości typu real-plug-in tzn. instalacja oraz wymiana nadajników odbywa się bez potrzeby rozkręcania kabli koncentrycznych oraz również bez potrzeby odłączania patchordów optycznych. Takie rozwiązanie jest możliwe dzięki zastosowania unikatowego rozwiązania modułu back-plate. Moduł Moduły Back-Plate mogą zostać wyposażone w zintegrowane multiplexery DWDM. Rozwiązanie to eliminuje potrzebę zastosowania zewnętrznych multiplexerów optycznych oraz połączeń patchordowych. Redukuje tłumienie oraz minimalizuje czas instalacji, wymiany oraz ryzyko uszkodzenia czy zabrudzenia złącza optycznego.

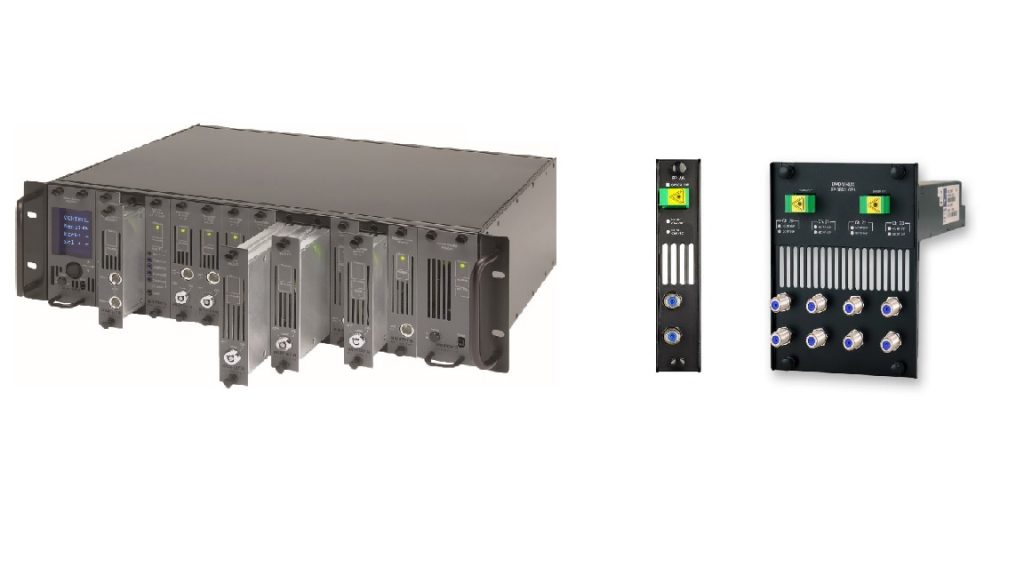

Nadajniki wraz z modułem dokującym instalowane są w chassis CH3000 o wysokości 3RU. Maksymalna pojemność chassis dla serii nadajników AT3572H uwzględniając redundancję zasilania to 12 nadajniki.
Konfiguracja nadajników jest bardzo prosta i można ją wykonać na dwa sposoby:
- lokalnie poprzez alfanumeryczny panel frontowy zasilacza PS3006D
- zdalnie poprzez moduł komunikacyjny CX3002C (SNMP/WEB GUI)
Kluczowe właściwości:
- Pasmo pracy 1,2GHz
- Technologia zewnętrznej modulacji
- Dostępność 16 kanałów ITU DWDM
- Zasięg 70km
- Moc wyjściowa 12,5dBm
- Podwójne wejście RF
- Automatyczna kontrola wzmocnienia RF
- Optymalizacja pracy w pełnym zakresie pasma
- Niski pobór mocy 10W
- Wysoka gęstość upakowania 14xTx/3RU+1xPS
- Funkcja Real plug in/out
- Punkt testowy RF
- Przełącznik lasera On/Off
- Lokalny i zdalny monitoring
Szczegółowe dane techniczne dostępne na stronie: Commscope
