Gama paneli krosowych typu „S” to wysuwane obudowy szufladowe przeznaczone do montażu do 48 włókien. Mogą być bezpośrednio zakończone przy użyciu gotowych zestawów kablowych lub spawane do pigtaili.

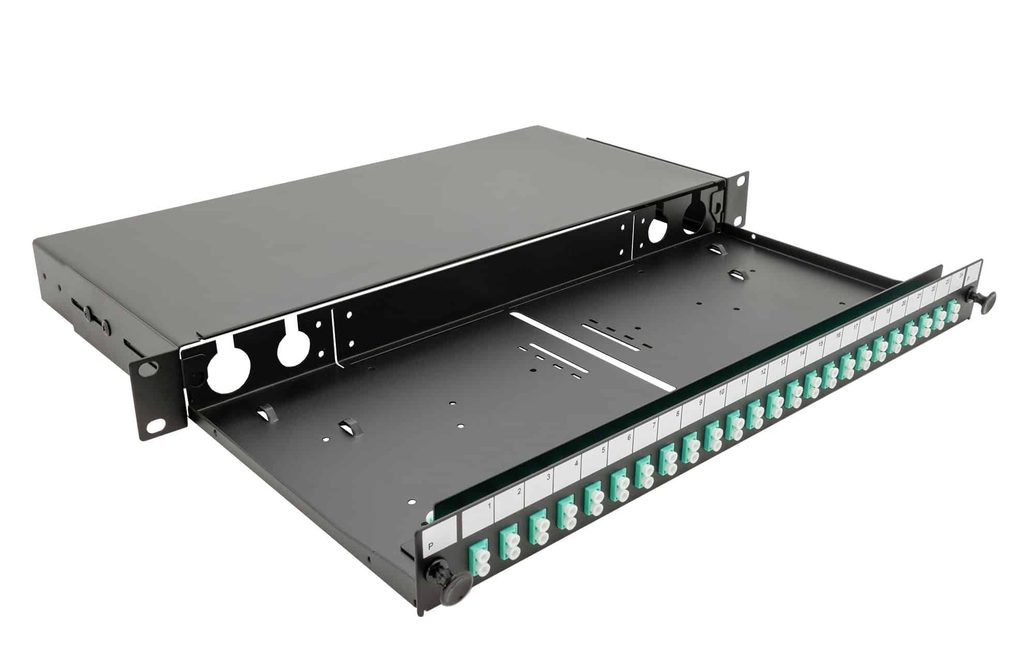

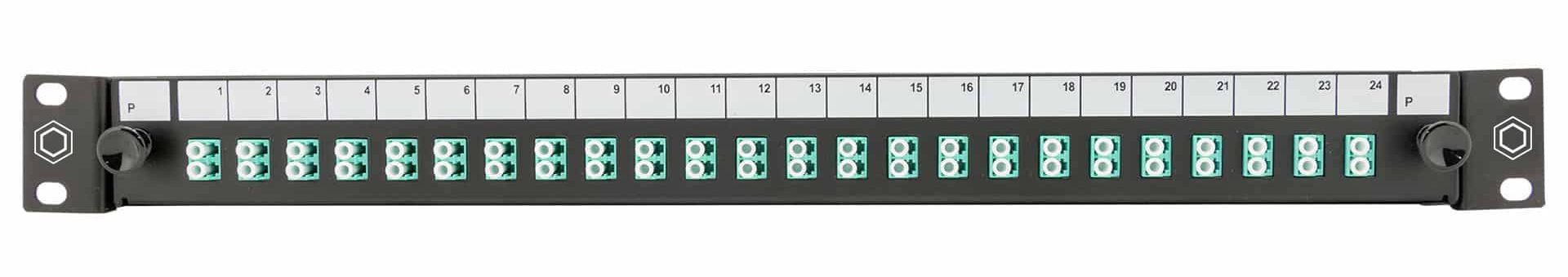

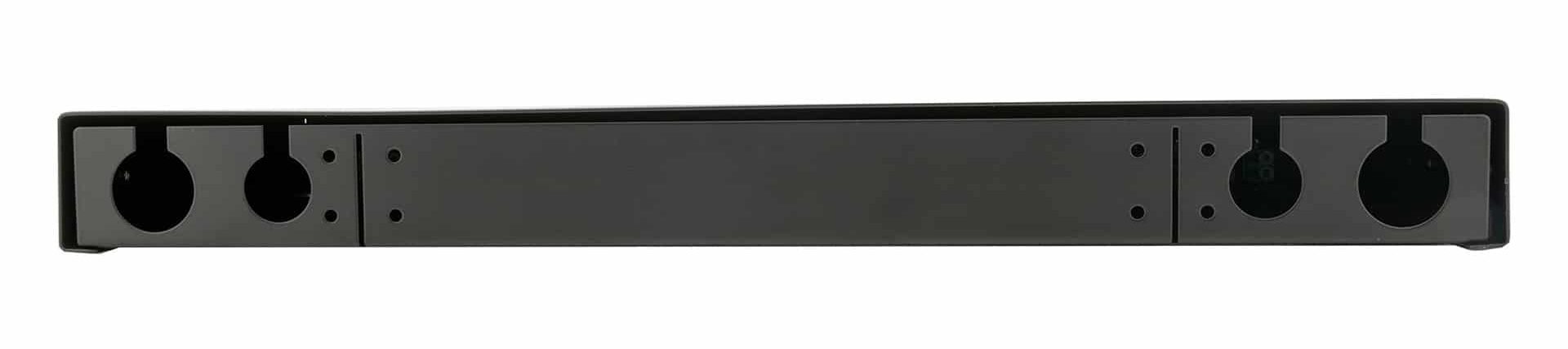

Gama „S03” ma kolor czarny i płytę czołową, która obsługuje dowolny adapter w standardzie LC Duplex lub SC Simplex, w zależności od wymagań. Panele zawierają wewnętrzną płytę montażową służącą do mocowania adapterów w celu zapewnienia ich bezpiecznego dopasowania i lepszego zarządzania włóknami. Ta gama paneli wysuwnych 1RU oferuje wiele rozwiązań w zakresie wprowadzania kabli – do 4 standardowych punktów wprowadzania obsługujących tuby luźne, kable ciasnotubowe oraz gotowe zakończenia. Dodatkowo wbudowano zdejmowany panel tylny umożliwiający instalację pancernego okablowania światłowodowego.
Panel S03 jest oferowany w różnych wariantach wstępnie skonfigurowanych (patrz informacje o zamawianiu poniżej) lub jako wersja nieobsadzona (pusta), wspierana przez szereg akcesoriów dostępnych do zamówienia osobno w celu uzyskania żądanej liczby portów. W celu uzyskania wsparcia prosimy o kontakt z przedstawicielem handlowym.
Cechy
- Do 48 włókien w obudowie 1RU
- Dostępne wiele opcji adapterów
- 24 pozycje na adaptery
- Wgłębione pozycjonowanie adapterów
- Indywidualnie oznaczone porty
- Kąt pracy otwarcia 45°
- Obsługuje tuby luźne, kable dystrybucyjne oraz gotowe zakończenia
- Zgodność z dyrektywami RoHS i REACH SvHC
- Pasuje do standardowych mocowań 19 cali
Zastosowania
- Centra danych, instalacje w obiektach, sieci telekomunikacyjne
- Ethernet, Fiber Channel, ATM, LAN, MAN i WAN
- Komunikacja danych
- Zastosowania wewnętrzne
| PARAMETRY FIZYCZNE | |
| Rozmiar w jednostkach U | 1RU (44,4 mm) |
| Szerokość | 482 mm |
| Głębokość | 205 mm |
| Waga netto | 2,5 kg |
| Waga w opakowaniu | 3 kg |
| Wymiary w opakowaniu | 530 mm (szer.) x 55 mm (wys.) x 260 mm (gł.) |
| Stopień ochrony IP | IP20 |
| Odpowiedni typ adaptera | Adaptery kołnierzowe w standardzie LC Duplex lub SC Simplex |
| Liczba portów | 24 |
| Wejście kablowe 20 mm2 | 2 |
| Wejście kablowe 25 mm2 | 2 |

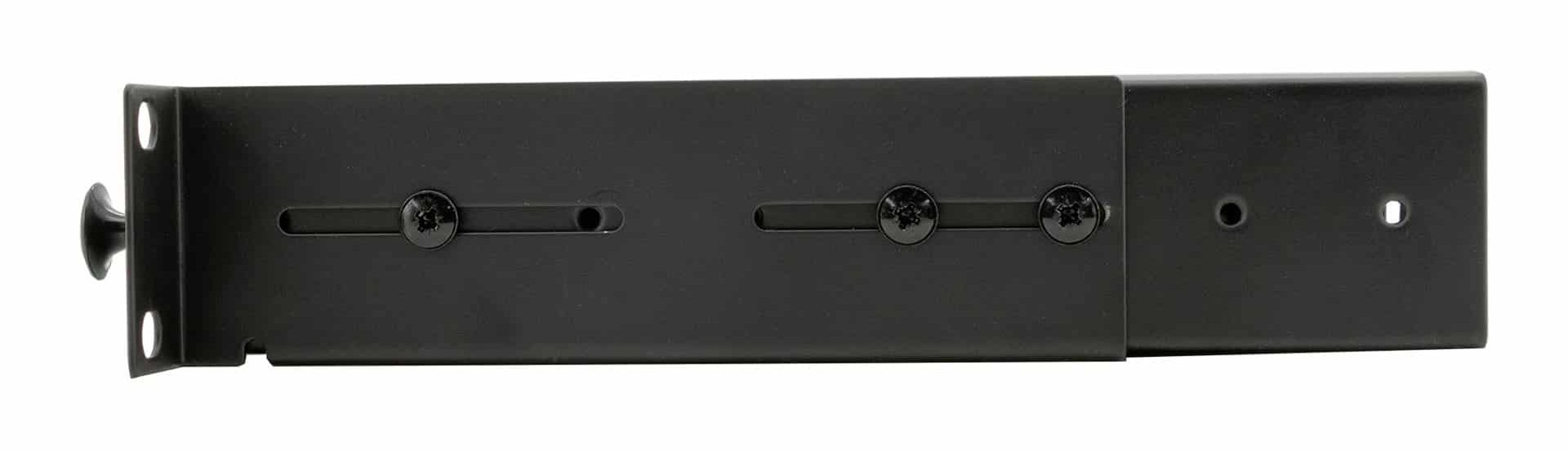

| Zakres regulacji montażu | 50 mm |
| Materiał | Stal walcowana na zimno |
| Grubość materiału | 1,2 mm |
| Powłoka materiału | Malowanie proszkowe |
| Kolor | RAL 9004 |
| Temperatura robocza | Od -40°C do +50°C |
| Zaprojektowano zgodnie z normami | TIA/EIA 568.C, ISO/IEC 11801, EN50173, IEC60304, IEC61754 |
| Materiały zgodne z | RoHS, Reach/SVHC |
Informacje dotyczące zamówień
| Numer katalogowy (Part Number) | Opis |
| S03LCM24-UB | Panel wysuwny BK 1RU, 24 porty (SCS/LCD), 48F LC MM (z adapterami) |
| S03LCS24-UB | Panel wysuwny BK 1RU, 24 porty (SCS/LCD), 48F LC SM (z adapterami) |
| S03LCM12-UB | Panel wysuwny BK 1RU, 24 porty (SCS/LCD), 24F LC MM (z adapterami) |
| S03LCS12-UB | Panel wysuwny BK 1RU, 24 porty (SCS/LCD), 24F LC SM (z adapterami) |
| S03XXX00-UB | Panel wysuwny 1RU, 24 porty (SCS/LCD) BK, nieobsadzony (UNLOADED) |
Adaptery do wersji nieobsadzonej (Unloaded Mode)
| Typ adaptera | Kolor | Opis |
| LCAPCUS | Zielony | LC APC, zielony, SM |
| LCAPC | Zielony | LC APC, zielony, SM |
| LCDPXBLU | Niebieski | LC Duplex, niebieski, SM |
| SMPCBLU | Niebieski | SC Simplex, niebieski, SM |
| LCDPXBEIGE | Beżowy | LC Duplex, beżowy, MM (OM1/OM2) |
| PCBEIGE | Beżowy | PC, beżowy |
| LCDPXAQUA | Wodny (Aqua) | LC Duplex, wodny (Aqua), MM (OM3/OM4) |
| PCAQUA | Wodny (Aqua) | PC, wodny (Aqua) |
| LCDPXEV | Fioletowy (Erika Violet) | LC Duplex, fioletowy, MM (OM4) |
| PCERIKA VIOLET | Fioletowy (Erika Violet) | PC, fioletowy |
| SCAPCUS | Zielony | SC APC, zielony, SM |
| SCAPCUSZR02 | Zielony | SC APC, zielony, SM |
| SMPCBLU | Niebieski | SC Simplex, niebieski, SM |
| SCSMPXBEIGE | Beżowy | SC Simplex, beżowy, MM (OM1/OM2) |
| PCBEIGE | Beżowy | PC, beżowy |
| SCSMPXAQUA | Wodny (Aqua) | SC Simplex, wodny (Aqua), MM (OM3/OM4) |
| PCAQUA | Wodny (Aqua) | PC, wodny (Aqua) |
| SCSMPXEV | Fioletowy (Erika Violet) | SC Simplex, fioletowy, MM (OM4) |
| PCERIKA VIOLET | Fioletowy (Erika Violet) | PC, fioletowy |
