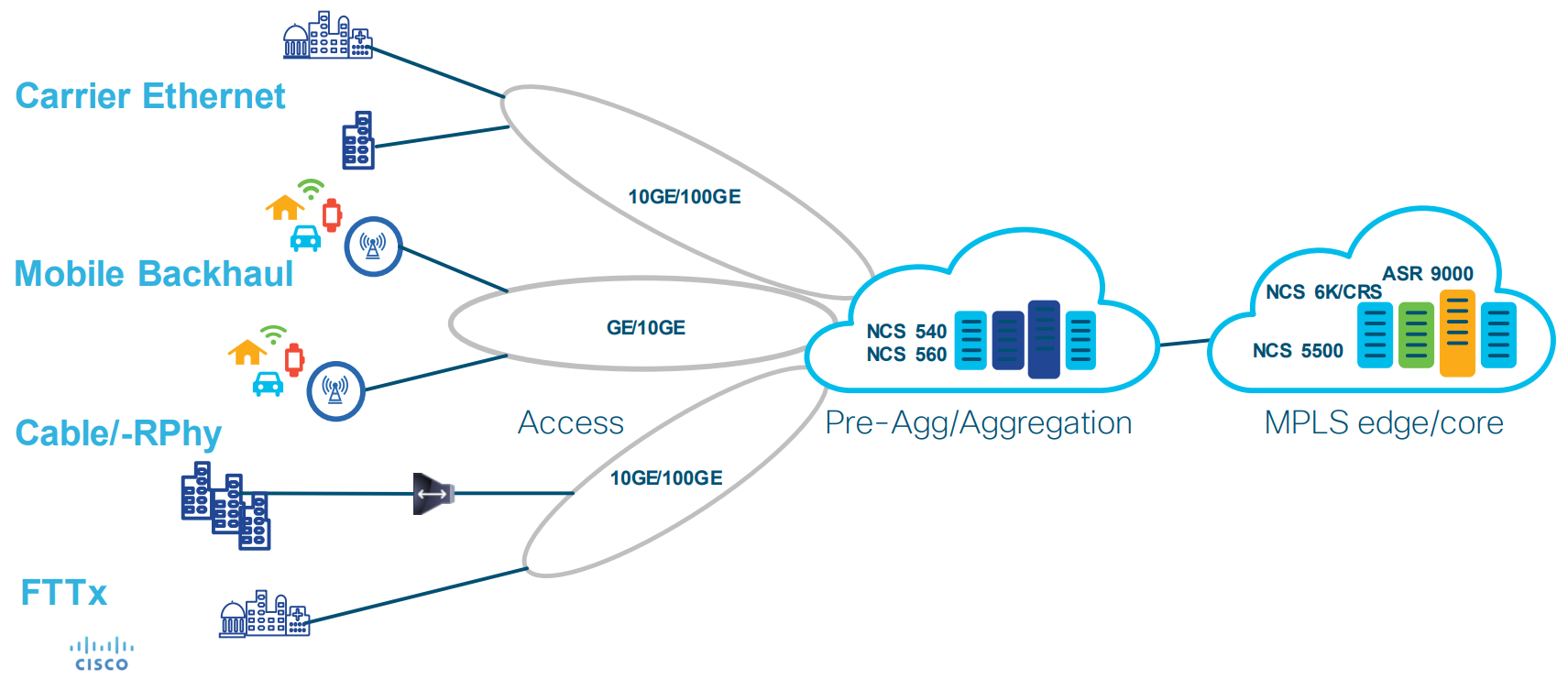

Rodzina routerów Cisco NCS 540 to urządzenia przeznaczone do pierwszej agregacji (pre-aggregation) ruchu generowanego przez nowoczesne sieci dostępowe:
- Carrier Ethernet
- Mobile – 3G/4G & 5G z CPRI
- Cable Remote-PHY
- FTTx – xPON
Routery serii NCS 540 charaketeryzują się zwiększoną odpornością na warunki środowiskowe (temperatura pracy, zwiększona wilgotność – werjsa conformal coated ) oraz niskim zużyciem prądu – typowo 150W ~ 200W. Konstrukcja umożliwia instalację w płytkich szafach teletechnicznych a zakres pracy temperatur działanie w warunkach zewnętrzncyh (od 40 stopni Celsjusza do plus 70 stopni). Szczególne zastosowania znajdują w agregacji ruchu dla Carrier Ethernet/5G/Remote-PHY DOCSIS/xPON ze względu na:
- bardzo wysoką przepustowość,
- dużą ilość uniwersalnych interfejsów,
- bardzo niskie opóźnienie <10 µs,
- wbudowany odbiornik GNSS,
- porty zegarowe (1PPS, 10MHz)
- precyzyjną synchronizację czasu (SyncE, PTP)
- obsługę agregacji ruchu, aplikacji massive IoT, smart city, tactile internet.
Najnowsze wersje pozwalają na przekazywanie CPRI (Common Public Radio Interface) over Ethernet, co znajduje zastosowanie w części radiowej stacji bazowych 5G oraz rozwiązaniach open vRAN. Użyteczności w tych zastosowaniach dopełniają IOX-XR (64-bit) oraz innowacyjny system licencjonowania.
Agregacja ruchu z nowoczesnych sieci dostępowych to wyzwanie, które w sposób szczególny zamanifestowało się podczas zwiększonego ruchu w sieciach związanego z przejściem na hybrydowy system pracy i nauczania. Dynamiczny wzrost ruchu spowodowanego telekonferencjami, synchronizacją z chmurą i przeniesienia zadań z biura do domów pracowników – a także zupełnie nowe usługi rozrywkowe jak udostępnianie gier z chmury w bezprzerwowym streamingu – łączą się z konicznością przenoszenia ruchu Smart City i IoT. Agregacja xPON czy R-PHY DOCSIS to z kolei obsługa przenoszenia nie tylko samej przepustowości ale także synchronizacji PTP. Usługi 5G wiążą się z kolei z udostępnieniem zaawansowanej i precyzyjnej synchronizacji czasu, własnościowych interfejsów i synchronizacji GNSS – oraz bardzo niskiego opóźnienia. Budowa rozwiązań vRAN wymaga z kolei interfejsów eCPRI w 5G.

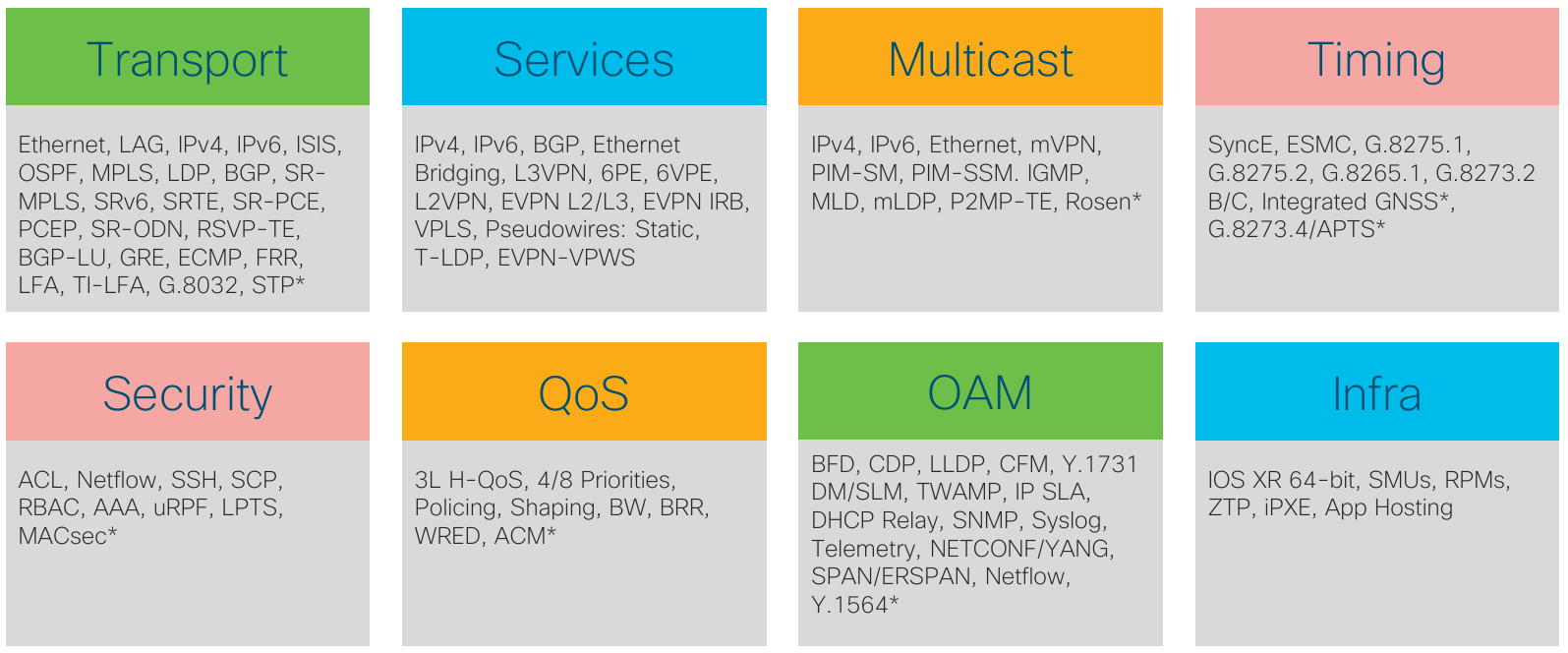

Cisco IOS XR to nowoczesny system dla routerów klasy operatorskiej. Łączy on doświadczenia klasycznego IOS oraz opartego na jądrze Linux i usługach IOS XE. IOS XR używa mikrojąda od QNX. Dzięki budowie systemu z jądrem które zawiera obsługę multiaskingu, umożliwia udostępnienie najnowszych usług oraz funkcji systemowych, potrzebnych w zastosowaniach agregacji ruchu, tworzenia redundancji, przeniesienia ruchu MPLS czy zabezpieczenia transmisji. Architektura jądra i oprogramowania pozwala także na uruchomienie zaawansowanej, prowadzonej w czasie rzeczywistym telemetrii.

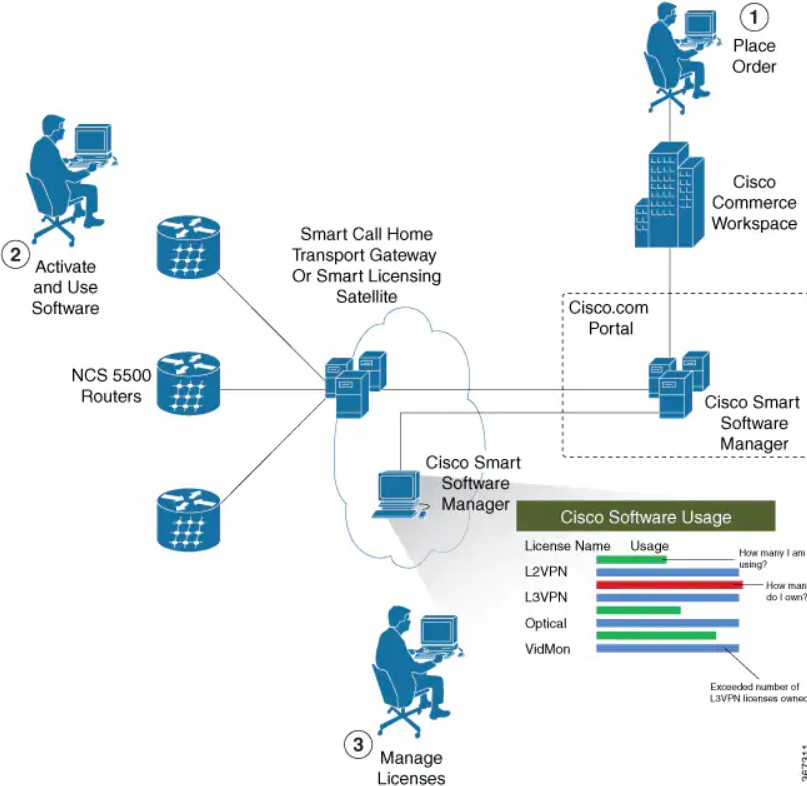

Cisco NCS 540 dzięki innowacyjnemu systemowi Smart Licensing pozwala na płynne przenoszenie zadań przenoszenia danych dzięki puli licencji na aktywację ruchu oraz funkcji – na poszczególnych portach. Innowacyjność polega nie tylko na natychmiastowym uruchomieniu samej przepustowości i funkcji, ale przywiązaniu licencji do konta Operatora a nie do konkretnego urządzenia. Dostępna pula licencji jest dowolnie dystrybuowana na urządzenia zarządzane przez Operatora. Dzięki temu można błyskawicznie podejmować decyzję o wykorzystaniu licencji w obszarach w których rośnie zapotrzebowanie na pasmo oraz na specjalizowane usługi.

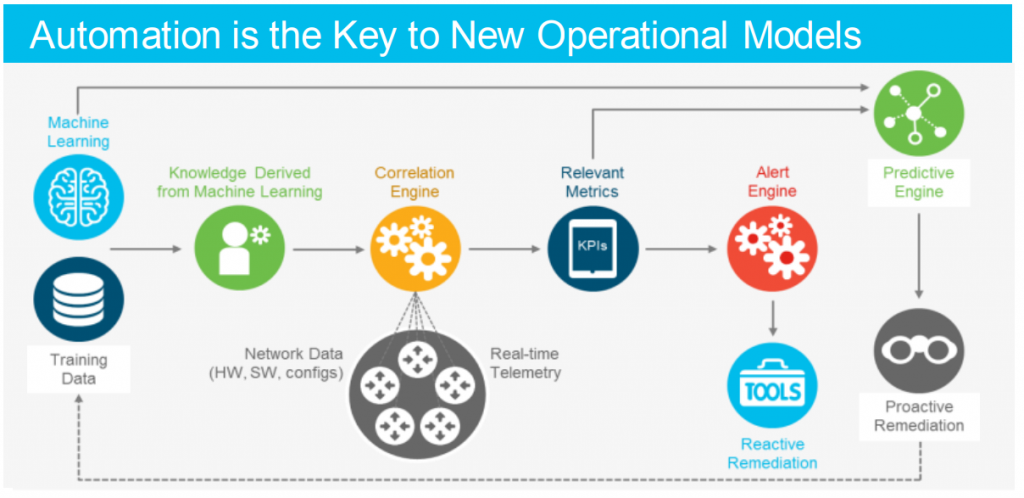

Optymalne użycie nowego modelu licencyjnego, oraz szybka reakcja na zmiany w zapotrzebowaniu na funkcje i przepustowość odbywa się także dzięki wprowadzonych na szeroką skalę udogodnieniach w NCS540 dotyczących automatyzacji i telemetrii. Innowacje w tym zakresie obejmują m.in. model YANG, Netconf, najnowszej wersji Netflow oraz użycie narzędzi DevOps do automatycznej konfiguracji oraz kontroli wersji np: Ansible.
Urządzenia posiadają zarówno wersje z dużą ilością portów agregujących jak i uplink – 100/1000M, 1/10/25/40/100G, eCPRI. Występują w wersji z zasilaniem AC lub DC – z redundancją lub bez:
Wersje sprzętowe rodziny Cisco NCS 540
Chassis PID |
||||||
CPU Memory Storage |
4-core 1.5Ghz x86 CPU 32GB DRAM 128GB storage |
4-core 1.5Ghz x86 CPU 16GB DRAM 128GB storage |
8-core 1.7GHz x86 CPU 8GB DRAM 32GB storage |
8-core 1.7GHz x86 CPU 8GB DRAM 32GB storage |
8-core 1.7GHz x86 CPU 8GB DRAM 32GB storage |
8-core 1.7GHz x86 CPU 8GB DRAM 32GB storage |
Interfaces |
24x 1GE/10GE 8x 1GE/10GE/25GE 2x 40GE/100GE |
24x 1GE/10GE 8x 1GE/10GE/25GE 2x 40GE/100GE |
4x 1GE RJ-45 (10/100M) 16x 1GE/10GE 8x 1GE/10GE/25GE 2x 40GE/100GE |
8xCPRI /4×1/10G/(e)CPRI 8×1/10G 4×10/25G 2×10/25G (802.1Qbu) 2x100G |
28x 1GE/10GE4x 40GE/100GE (QSFP28) |
24x 10/25GE CPRI 4x100GE |
Performance |
Up to 300 Mpps |
Up to 300 Mpps |
Up to 300 Mpps |
Up to 300 Gbps |
Up to 300 Mpps |
Up to 900 Gbps |
Power Supplies Fans Airflow |
2 hot-swappable AC/DC power supplies provide 1+1 redundancy 4 modular fans provide 3+1 redundant system cooling Front-to-back airflow |
2 hot-swappable AC/DC power supplies provide 1+1 redundancy 4 modular fans provide 3+1 redundant system cooling Front-to-back airflow |
Fixed dual redundant DC power supplies Fixed single AC power supply Modular Fan Tray with redundant fans Side-to-side Airflow (right to left) |
2 hot-swappable AC/DC power supplies provide 1+1 redundancy |
Fixed dual redundant DC power supplies Fixed single AC power supply Fixed redundant fans Front-to-back airflow |
Fixed dual redundant DC power supplies
|
Temperature Range |
I-Temp: -40°C to +70°C at 1,000ft +65°C at 6,000ft +55°C at 13,000ft |
I-Temp: -40°C to +70°C at 1,000ft +65°C at 6,000ft +55°C at 13,000ft Conformal coated SKU option for hot humid conditions |
I-Temp: -40°C to +70°C at 1,000ft +65°C at 6,000ft +55°C at 13,000ft Conformal coated SKU for hot humid conditions |
I-Temp: -40°C to +70°C at 1,000ft +65°C at 6,000ft +55°C at 13,000ft Conformal coated SKU for hot humid conditions |
C-Temp: -5°C to +55°C at 6,000ft +40°C at 13,000ft |
C-Temp: -5°C to +55°C at 6,000ft +40°C at 13,000ft |
Surge Rating As per IEC 61000-4-5 |
AC: 1kV DM, 2kV CM DC: 1kV DM, 1kV CM |
AC: 1kV DM, 2kV CM DC: 1kV DM, 1kV CM |
AC: 2KV DM, 2KV CM DC: 1KV DM, 2KV CM |
AC: 2KV DM, 2KV CM DC: 1KV DM, 1KV CM |
AC: 2KV DM, 2KV CM DC: 1KV DM, 1KV CM |
AC: 2KV DM, 2KV CM DC: 1KV DM, 1KV CM |
Timing |
SyncE, PTP Internal GNSS receiver Interfaces: 1pps, 10MHz, ToD, antenna for GNSS Class B |
SyncE, PTP Internal GNSS receiver Interfaces: 1pps, 10MHz, ToD, antenna for GNSS Class B |
SyncE, PTP Internal GNSS receiver Interfaces: BITS, 1pps, 10MHz, ToD, antenna for GNSS Class C |
SyncE, PTP Internal GNSS receiver Interfaces: 1pps, 10MHz, ToD, antenna for GNSS Class B |
SyncE, PTP Interfaces: BITS, 1pps, 10MHz, ToD Class B |
SyncE, PTP Internal GNSS receiver Interfaces: 1pps, 10MHz, ToD, antenna for GNSS Class B |
Physical Specification |
1RU Depth: 26 cm 1.72 in. x 17.3 in. x 10.1 in. Weight: 5.9 kg |
1RU Depth: 26 cm 1.72 in. x 17.3 in. x 10.1 in. Weight: 5.9 kg |
1RU Depth: 28 cm 1.72 in. x 17.3 in. x 11.02 in. Weight: 5.5 kg |
1RU 1.72 x 17.5 x 15 in. Weight: 7.55 kg |
1RU Depth: 25 cm 1.72 in. x 17.3 in. x 9.84 in. Weight: 4.7 kg |
1RU 1.72 x 17.5 x 22.82 in. Weight: 11.3 kg |
