Platforma Video TANGRAM to cyfrowa stacja czołowa wysokiej gęstości, która znajduje zastosowanie w systemach telewizji cyfrowej wykorzystującej sieci IP oraz rozwiązaniach end-to-end IPTV takich jak: On Demand TV, Connected TV oraz OTT Web TV.

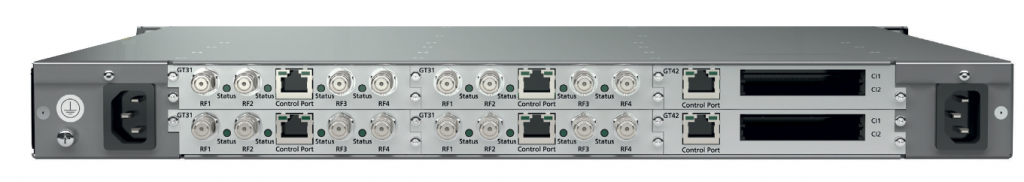

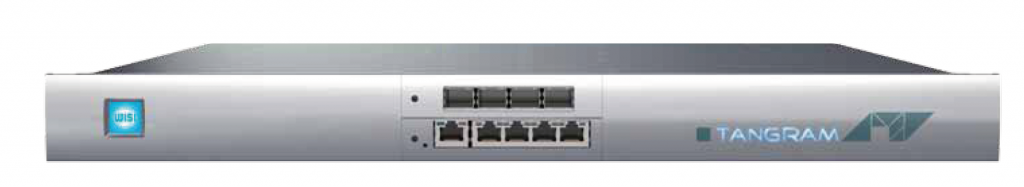

Platforma TANGRAM to urządzenie o wysokości 1RU, które jest w pełni konfigurowalne i umożliwia zaawansowane przetwarzanie strumieni DVB. Urządzenie posiada wbudowany przełącznik GigE i może pomieścić 6+ 1 modułów. Sześć modułów instalowanych w tylnej części obudowy realizuje różne funkcje i wykonuje wszystkie niezbędne funkcje przetwarzania sygnałów. Platforma TANGRAM może być stosowana w centralnej lub dystrybucyjnej architekturze stacji czołowej i umożliwia realizację następujących funkcji:
- brama DVB-IP dla DVB-S/S2, -C, -T, -T2
- deskrambling
- remultipleksacja
- skrambling
- przetwarzanie tablic PSI/SI
- modulacja
W zdecentralizowanej architekturze z regionalnymi węzłami modulacja jest realizowana po stronie węzła natomiast agregowane strumienie TV są transportowane w sieciach IP i terminowane w Edge-QAM, -COFDM, -PAL oraz -FM (dla remodulacji oraz transmisji w sieciach HFC). Wysoka pojemność modułu przełącznika pozwala realizować dwie główne funkcje na platformie TANGRAM:
- jako w pełni konfigurowalny przełącznik dla strumieni audio/video transportowanych interfejsem Gigabit Ethernet
- jako interfejs zarządzania dla kontroli platformy TANGRAM.
TANGRAM obsługuje ruch typu Unicast oraz Multicast SPTS/MPTS, a także ruch na protokole IGMP. W obudowie urządzenia mogą się znajdować opcjonalnie dwa redundantne zasilacze (DC lub AC) oraz monitorowane, wysokiej wydajności wentylatory stanowiące element chłodzący platformy. Moduły, wentylatory oraz zasilacze mogą być wymieniane „na gorąco” bez konieczności wyłączania systemu.
Kluczowe funkcje:
- W pełni konfigurowalna architektura stacji czołowej dla sieci CATV & IPTV
- Zaawansowane przetwarzanie strumieni DVB
- Obudowa 1RU
- Moduły 6 + 1
- Wentylatory typu hot-swap
- Redundancja (1 + 1, n + 1)
- Element przełączania + pasywny backplane
- Opcjonalnie scrambling + MUX
- Wysoka gęstość, jakość oraz wydajność platformy
- Modulacja QAM, COFDM, PAL, FM
- Brama DVB, akwizycja, agregacja
- Interfejsy DVB-CI dla realizacji usługi deskramblera
- Interfejsy RJ45 + SFP (opcjonalnie z GT 12)
Aplikacje:
| Brama DVB-IP | ||
| GT 31 W / GT 32 W – streamer Odbiór grupy strumieni transportowych dla sygnałów DVB GT 31 W: do 6 × 4 wejść DVB-S/-S2/-T/-T2/-C GT 32 W: do 6 × 4 wejść ASI Wyjście Gigabit Ethernet dla strumieni MPTS i SPTS Obsługa Teletext oraz EPG Interfejs użytkownika z przeglądarką internetową Osobny port zarządzania Obsługa GT 42 W (4x CI) dla usług deskramblowania Wsparcie funkcji dekodowania grupy kanałów (MCD) 4 CI Redundancja 1+1, n+1 |
||
| Przetwarzanie Edge | ||
| GT 21 W – moduł Edge PAL Pełne wsparcie standardów PAL-B/G, PAL-D/K, SECAM Audio: analogowe stereo i NICAM Obsługa GT 42 W (4x CI) dla usług descramblingu 36 kanałów PAL w 1RU |
GT 22 C – moduł Edge FM Dekodowanie audio Full MPEG-1/2 Modulacja cyfrowa FM RDS 48 kanałów FM w 1RU |
GT 23 W – moduł Edge QAM Multipleksacja & scrambling DVB-C Obsługa GT 42 W (4x CI) dla usług descramblingu 48 kanałów QAM w 1RU |
Elementy platformy:
| GT 01 W | 19″ obudowa 1 RU z backplane, 1 zasilacz (48 VDC lub 230 VAC), System chłodzenia i wbudowany przełącznik GigE (GT 11) |
| GT 12 W | karta z 4 portami SFP |
| GT 21 W | IP do PAL, 6 kanałów PAL na 2 portach RF |
| GT 22 C | IP do FM, 8 kanałów FM na 1 porcie RF |
| GT 23 W | IP do QAM, 8 kanałów QAM na 2 portach RF, remux i scrambling |
| GT 24 W | IP do COFDM, 8 kanałów COFDM na 2 portach RF |
| GT 31 W | Wejście DVB-S/S2/T/T2/C z 4 niezależnymi Tunerami |
| GT 32 W | Interfejs ASI z 4 niezależnymi portami |
| GT 42 W | Moduł CI z 4 slotami na moduły CAM |
| GT 55 W 0048 | Dodatkowy zasilacz 48 VDC |
| GT 55 W 0230 | Dodatkowy zasilacz 230 VAC |
