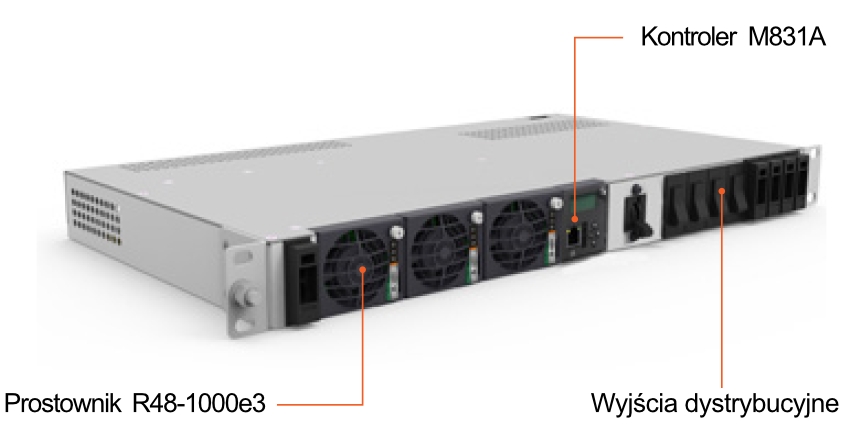

Seria NetSure™ 2100 została zaprojektowana do zastosowań telekomunikacyjnych wymagających wyjątkowo kompaktowej konstrukcji oraz dużej gęstości mocy.
Wysokowydajny system zasilania 48 VDC o dużej gęstości mocy jest dostępny z zaawansowanym kontrolerem, obsługą do trzech wysokosprawnych prostowników 1000 W oraz wyłącznikami nadprądowymi MCB dla obwodów bateryjnych i odbiorczych.
Subrack 1U jest przystosowany do montażu w szafie rack 19″. Sekcja dystrybucji obsługuje 4 wyłączniki MCB dla obciążeń oraz 1 wyłącznik MCB dla baterii. Stycznik BLVD zapewnia odłączenie baterii po osiągnięciu końcowego poziomu rozładowania, chroniąc ją przed głębokim rozładowaniem.
Kontroler M831A oferuje zaawansowane funkcje, takie jak rejestracja parametrów, zdalny monitoring za pośrednictwem SNMP lub Modbus, a także interfejs WWW umożliwiający lokalny lub zdalny dostęp do informacji eksploatacyjnych systemu oraz ustawień parametrów.
Kluczowe właściwości:
- Ultrakompaktowy system zasilania – obsługa mocy prostowników do 3 kW w obudowie 1U
- Wysoka sprawność – prostowniki o sprawności 95,4% zapewniają optymalizację całkowitego kosztu posiadania
- Tryb ECO – innowacyjna funkcja umożliwiająca znaczące oszczędności energii, nawet przy pracy z niskim obciążeniem
- Zdalny dostęp i komunikacja – obsługa TCP/IP, interfejsu WWW, SNMP oraz Modbus
- Dostęp od frontu – wszystkie przyłącza obciążenia dostępne od frontu, z wykorzystaniem sprężynowych szybkozłączy
- Zastosowanie w płytkich szafach – możliwość instalacji w szafach o głębokości 300 mm
- Niski poziom hałasu – cicha praca przy normalnym obciążeniu i w standardowych warunkach temperaturowych
Parametry techniczne
| Parametr | Wartość |
|---|---|
| WEJŚCIE AC | |
| Wartość nominalna | Jednofazowe 200 do 250 VAC |
| Zakres roboczy | 85 do 300 VAC |
| Częstotliwość | 45 do 65 Hz |
| Przyłącze wejściowe | Sprężynowe szybkozłącze dla L i N oraz śruba M6 dla PE z przodu urządzenia |
| WYJŚCIE DC | |
| Wartość nominalna | -48 VDC |
| Zakres regulacji | -42 do -58 VDC |
| Moc prostowników | 3 kW (3 × 1 kW) |
| Maksymalne obciążenie | 2 kW |
| Sprawność szczytowa prostownika | 95,4% |
| WYŁĄCZNIKI MCB OBCIĄŻENIA I BATERII | |
| Bateria | 1 × 50 A (podłączenie przewodu baterii przez listwę zaciskową z tyłu) |
| Obciążenie | 1 × 3 A, 1 × 10 A, 2 × 30 A (podłączenie przewodów obciążenia przez sprężynowe szybkozłącza z przodu) |
| DOSTĘP UŻYTKOWNIKA I KOMUNIKACJA | |
| Kontroler | M831A |
| Lokalny wyświetlacz i sterowanie | LCD z przyciskami oraz diodami LED stanu |
| Interfejs WWW | Tak, HTTP/HTTPS (IE, Chrome, Firefox i Safari) |
| Protokoły | TCP/IP (IPv4 i IPv6), SNMP (V2c i V3), Modbus (TCP/IP) |
| Port komunikacyjny | Ethernet |
| Przekaźniki alarmowe | 4 |
| Wejścia cyfrowe | 2 |
| ŚRODOWISKO PRACY | |
| Zakres temperatury pracy | -5°C do +45°C, przy 45°C do 65°C następuje redukcja mocy wyjściowej |
| Praca bez redukcji parametrów | -5°C do +45°C |
| Poziom hałasu | ≤ 45 dB (4,5 bela) dla pojedynczego prostownika przy obciążeniu ≤ 700 W i temperaturze pracy ≤ +30°C |
| ZGODNOŚĆ Z NORMAMI | |
| Bezpieczeństwo | EN62368-1, CE |
| EMC | EN300386 v1.6.1, klasa B |
| Magazynowanie | EN300019-1-1, klasa 1.2 |
| Transport | EN300019-1-2, klasa 2.3 T2 |
| Eksploatacja | EN300019-1-3, klasa 3.1 |
| Zgodność z RoHS / REACH | Tak |
| WYMIARY I MASA | |
| Szerokość | 482,6 mm, do montażu w szafie rack 19″ |
| Wysokość | 43,6 mm, 1U |
| Głębokość | 240 mm |
| Masa bez prostowników | ≤ 4 kg |
| Masa w pełnej konfiguracji | ≤ 6 kg |
