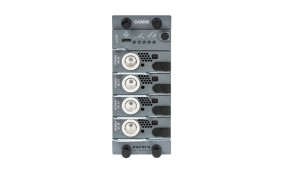

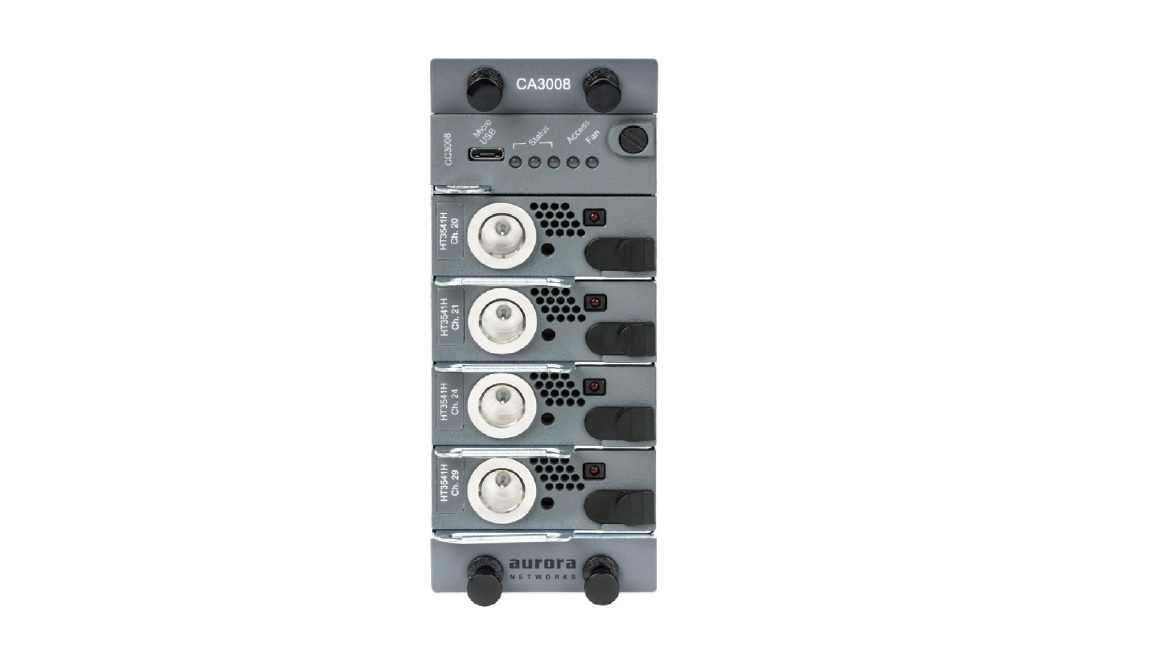

Seria nadajników optycznych typu HT3562H DUAL Density charakteryzuje się wysokim parametrem MER dla transmisji optycznej z planem kanałowym All Digital w paśmie do 1,2GHz. Możliwa instalacja do 24 niezależnych nadajników optycznych w chassis CH3000 o wysokości 3RU z funkcją redundancji zasilania oraz zdalnego monitorowania. Nadajniki pracują w paśmie optycznym DWDM i w zależności od modelu są optymalizowane do pracy z planem kanałowym PAL+QAM lub Full Digital.
Seria nadajników HT3562H wykonana jest w zwartej obudowie kompaktowej i instalowana poprzez moduł dokujący i unikatowe rozwiązanie modułu back-plate. Moduł back-plate posiada właściwości typu real-plug-in tzn. instalacja oraz wymiana nadajników odbywa się bez potrzeby rozkręcania kabli koncentrycznych oraz również bez potrzeby odłączania patchordów optycznych. Moduły Back-Plate mogą zostać wyposażone w zintegrowane multiplexery DWDM. Takie rozwiązanie eliminuje potrzebę zastosowania zewnętrznych multiplexerów optycznych oraz połączeń patchordowych. Redukuje tłumienie oraz minimalizuje czas instalacji, wymiany oraz ryzyko uszkodzenia czy zabrudzenia złącza optycznego.
Konfiguracja nadajników jest bardzo prosta i można ją wykonać na dwa sposoby:
- lokalnie poprzez alfanumeryczny panel frontowy zasilacza PS3006D
- zdalnie poprzez moduł komunikacyjny CX3002C (SNMP/WEB GUI)
Kluczowe właściwości:
- Pasmo pracy 1,2GHz (DOCSIS 3.1)
- Wysoki parametr MER (>44dB)
- Moc wyjściowa +12dBm
- Podwójne wejście RF (broadcast / narrowcast)
- Automatyczna kontrola wzmocnienia RF
- Optymalizacja pracy w pełnym zakresie pasma
- Niski pobór mocy
- Wysoka gęstość upakowania 24xTx/3RU
- Funkcja Real -Plug-In
Szczegółowe dane techniczne dostępne na stronie: Commscope
