INFORMACJE OGÓLNE

Nadajniki serii LX18 są częścią systemu optycznego Optopus firmy WISI, który składa się z platformy optycznej oraz modułów optycznych takich jak: nadajniki 1310nm, nadajniki 1550nm DWDM, odbiorniki toru zwrotnego, wzmacniacze optyczne i RF oraz przełączniki optyczne dla aplikacji transmisji redundantnej.

Nadajnik serii LX18 to podwójny nadajnik optyczny w technologii DWDM o mocy 2x10dBm. Zaimplementowane układy kompensacji zjawiska SBS, dyspersji włókna jak również układy automatycznej kontroli poziomu gwarantują wysoka i stabilną jakość transmisji w sieci typu HFC, RFoG oraz FTTx.

Kluczowe właściwości:

  • Praca w paśmie do 1,2GHz
  • Moc wyjściowa 2x10dBm
  • Kompensacja SBS do 21dB
  • Regulacja nachylenia oraz wzmocnienia
  • Automatyczna kontrola poziomu
  • Cztery wejścia RF (BC&NC) z wysoka izolacją między portową
  • Punkt testowy OMI
  • Możliwość instalacji w chassis 1RU
  • Zdalne zarządzanie SNMP/WEB GUI

INFORMACJE OGÓLNE

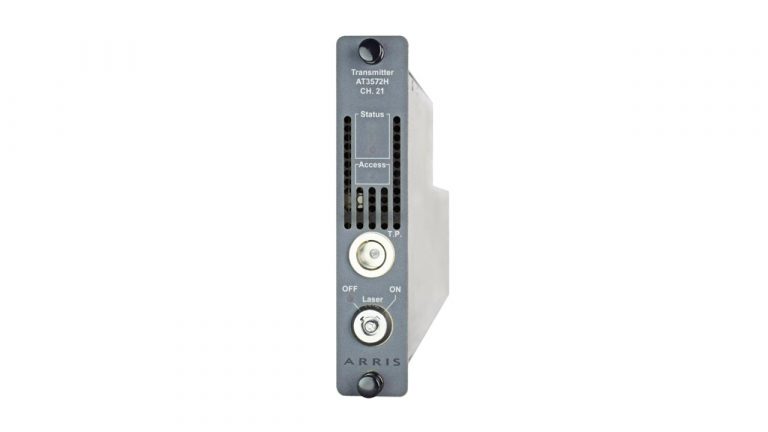

AT35572H –  nadajnik optyczny 1550nm DWDM z układem zewnętrznej modulacji lasera dedykowany jest do sieci o rozszerzonym zasięgu obsługi .  Wspiera aplikacje sieci typu HFC, RFoG, PON i FTTH.

AT3572H charakteryzuje się wysokimi parametrami transmisji przy jednoczesnym wykorzystaniu sieci na dalekie odległości. Zaimplementowane układy predystorcji lasera gwarantują wysoki parametr CNR, CTB, CSO dla transmisji analogowej oraz MER, BER dla transmisji cyfrowej.

Nadajnik posiada właściwości typu real-plug-in tzn. instalacja oraz wymiana nadajników odbywa się bez potrzeby rozkręcania kabli koncentrycznych oraz również bez potrzeby odłączania patchordów optycznych. Takie rozwiązanie jest możliwe dzięki zastosowania unikatowego rozwiązania modułu back-plate. Moduł  Moduły Back-Plate mogą zostać wyposażone w zintegrowane multiplexery DWDM.  Rozwiązanie to eliminuje potrzebę zastosowania zewnętrznych multiplexerów optycznych oraz połączeń patchordowych. Redukuje tłumienie oraz minimalizuje czas instalacji, wymiany oraz ryzyko uszkodzenia czy zabrudzenia złącza optycznego.

Nadajniki wraz z modułem dokującym instalowane są w chassis CH3000 o wysokości 3RU. Maksymalna pojemność chassis dla serii nadajników AT3572H uwzględniając redundancję zasilania to 12 nadajniki.

Konfiguracja nadajników jest bardzo prosta i można ją wykonać na dwa sposoby:

  • lokalnie poprzez alfanumeryczny panel frontowy zasilacza PS3006D
  • zdalnie poprzez moduł komunikacyjny CX3002C (SNMP/WEB GUI)

Kluczowe właściwości:

  • Pasmo pracy 1,2GHz
  • Technologia zewnętrznej modulacji
  • Dostępność 16 kanałów ITU DWDM
  • Zasięg 70km
  • Moc wyjściowa 12,5dBm
  • Podwójne wejście RF
  • Automatyczna kontrola wzmocnienia RF
  • Optymalizacja pracy w pełnym zakresie pasma
  • Niski pobór mocy 10W
  • Wysoka gęstość upakowania 14xTx/3RU+1xPS
  • Funkcja Real plug in/out
  • Punkt testowy RF
  • Przełącznik lasera On/Off
  • Lokalny i zdalny monitoring


Szczegółowe dane techniczne dostępne na stronie: Commscope
