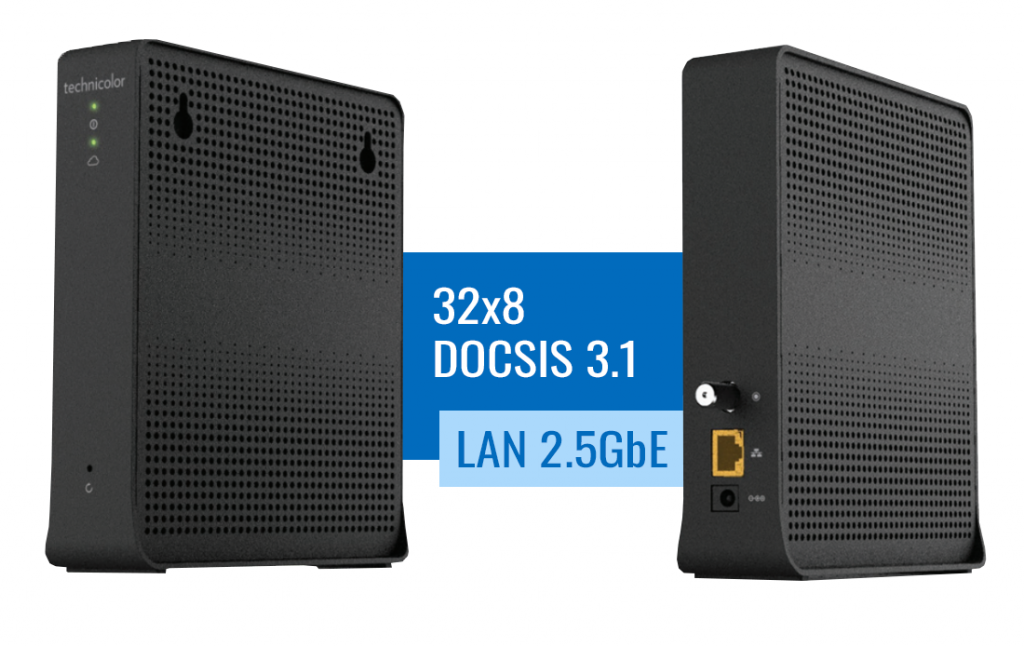

CVA4004TCH1 to modem kablowy zaprojektowany z myślą o operatorach, którzy chcą oferować klientom maksymalnie szybki i stabilny dostęp szerokopasmowy. Urządzenie jest w pełni zgodne z najnowszą specyfikacją DOCSIS 3.1 opublikowaną przez CableLabs® i umożliwia świadczenie usług multi-Gigabit.
Przepustowość DOCSIS 3.1:
- Download do 3,6 Gb/s przy wykorzystaniu 2 kanałów OFDM
- Do 5 Gb/s w konfiguracji 2 OFDM + 32 Single Carrier QAM
- Upload do 1,5 Gb/s dzięki 2 kanałom OFDMA
Tak wysoka wydajność pozwala operatorom dostarczać klientom usługi o dużej przepustowości – od standardowej łączności IP, przez ultraszybki internet, aż po wymagające zastosowania, takie jak gaming i transmisje danych o wysokiej intensywności. CVA4004TCH1 to rozwiązanie future-proof, które można wdrożyć w istniejącej infrastrukturze operatora. Modem integruje się z aktualną siecią jako urządzenie DOCSIS 3.0, oferując:
- 32 kanały downstream (bonding)
- 8 kanałów upstream (bonding)
Po modernizacji sieci do standardu DOCSIS 3.1, CVA4004TCH1 wspiera migrację bez konieczności interwencji u klienta dzięki kluczowym funkcjom:
- Wsteczna kompatybilność z DOCSIS 3.0
- W pełni zintegrowany, szerokopasmowy tuner Full Band Capture do 1,2 GHz
- Przełączany diplexer, umożliwiający przejście z istniejącego podziału mid-band split na high-band split na tym samym sprzęcie
Dla ochrony danych przesyłanych pomiędzy modemem a serwerami operatora zastosowano mechanizm BPI+ (Baseline Privacy Interface Plus), zapewniający prywatność i bezpieczeństwo komunikacji w sieci kablowej. Modem jest wyposażony w tuner full-band, dzięki któremu może pracować z kanałami downstream rozmieszczonymi w dowolny sposób w paśmie częstotliwości 88MHz – 1.2GHz z możliwością przełączania zakresu upstream dzięki diplekserowi – 85/108MHz oraz 204/258MHz .
Wyposażenie obejmuje także 256MB pamięci FLASH, 512MB pamięci RAM, port LAN o przepływności 2.5Gbps oraz 1 port WAN (F-type).
Modem jest dedykowany do następujących zastosowań :
- rozwiązania dual-box w sieciach kablowych
- realizacja usług BSA (Bit Stream Access)
| Sprzęt | |
|---|---|
| Procesor (CPU) | 1.5 GHz, dwurdzeniowy CPU |
| Pamięć | 256 MB Flash 512 MB RAM |
| Interfejsy WAN | 1 × złącze RF typu F, gwint zewnętrzny |
| Interfejsy LAN | 1 × port Ethernet 10/100/1000/2500 Base-T |
| Przyciski i diody LED | Przycisk reset (ukryty) 2 × dwukolorowe diody LED |
| Wejście zasilania | Gniazdo DC |
| Zasilacz | Zewnętrzny zasilacz 12 VDC, 24 W |
| Napięcie AC | 110–120 VAC, 50–60 Hz |
| Wymiary | 50 × 160 × 190 mm |
| Temperatura pracy | 0–40 °C |
| Wilgotność pracy | 5–95% RH, bez kondensacji |
| Temperatura przechowywania | -20–70 °C |
| Certyfikacje kablowe | |
| Transmisja danych | Zgodność z DOCSIS® 3.1 |
| Interoperacyjność z CMTS | Dowolny certyfikowany CMTS DOCSIS 3.1 Dowolny certyfikowany CMTS DOCSIS 3.0 |
| RF – kanał downstream (pobieranie) | |
| Modulacja downstream | 64–4096 QAM |
| Zakres częstotliwości downstream |
DOCSIS 3.1: 108–1218 MHz lub 258–1218 MHz DOCSIS 3.0: 108–1218 MHz |
| Liczba kanałów downstream | DOCSIS 3.1: 2 × OFDM DOCSIS 3.0: do 32 kanałów łączonych (bonding) |
| Maks. prędkości downstream |
DOCSIS 3.1: do 3.6 Gb/s DOCSIS 3.1: do 5 Gb/s z 32 SC-QAM DOCSIS 3.0: 1372 Mb/s (teoretycznie, 32 × 42.88 Mb/s) |
| Okno przechwytywania (Capture window) | Pełnozakresowe przechwytywanie pasma 1.2 GHz (full band capture) |
| Szerokość kanału | DOCSIS 3.1: pasma do maks. 192 MHz DOCSIS 3.0: 6 MHz |
| Zakres poziomu sygnału wejściowego | -15 dBmV / +15 dBmV |
| Impedancja wejściowa | 75 Ω |
| RF – kanał upstream (wysyłanie) | |
| Modulacja upstream | QPSK 8–4096 QAM |
| Zakres częstotliwości upstream (wybierany programowo) | DOCSIS 3.1: 5–85 MHz lub 5–204 MHz DOCSIS 3.0: 5–85 MHz |
| Liczba kanałów upstream | DOCSIS 3.1: 2 × OFDMA DOCSIS 3.0: do 8 kanałów łączonych (bonding) |
| Maks. prędkości upstream | DOCSIS 3.1: do 1.5 Gb/s DOCSIS 3.0: 262 Mb/s (teoretycznie, 8 × 32.78 Mb/s) |
| Szerokość kanału | DOCSIS 3.1: 96 MHz DOCSIS 3.0: 200, 400, 800 kHz 1.6, 3.2 oraz 6.4 MHz |
| Impedancja wyjściowa | 75 Ω |
| Zarządzanie | |
| GUI (HTTP) | Konfigurowalny, przyjazny interfejs GUI przez HTTP |
| Zarządzanie przez WWW | Zarządzanie i administracja przez interfejs webowy |
| CLI | Interfejs wiersza poleceń (CLI) |
| Zdalny dostęp | SSH v2 |
| SNMP | SNMP v1, SNMP v2, SNMP v3 |
| OAM | ITU-T Y.1731 |
| Aktualizacja oprogramowania | Tylko poprzez połączenie WAN RF |
| Provisioning | Automatyczna konfiguracja (zero-touch autoprovisioning) |
| Sieć | |
| Tryby pracy | Transparent bridging (mostkowanie) |
| Obsługa wielu klientów | 32 |
| Klasa usług | 16 identyfikatorów downstream 16 strumieni usług upstream |
| Protokoły sieciowe |
Dual stack IP (IPv4, IPv6) TCP, UDP, ARP ICMP, DHCP TFTP, SNMP, HTTP |
| Filtrowanie protokołów | Ethernet i IP |
| Quality of Service (QoS) | |
| Klasyfikacja | Klasyfikacja IEEE 802.1Q |
| Obsługa ruchu | Kolejkowanie, policing, shaping |
| Bezpieczeństwo | |
| Prywatność | Baseline Privacy Interface Plus (BPI+) |
| Zawartość opakowania | |
| W zestawie | CVA4004TCH1 |
| W zestawie | Kabel Ethernet (RJ-45) |
| W zestawie | Zasilacz |
| Opcjonalnie | Skrócona instrukcja uruchomienia (Quick Setup) |
| W zestawie | Instrukcje bezpieczeństwa i informacje regulacyjne |
